調心滾子軸承常見于機械設備上，一個常見的調心滾子軸承在機械設備中運行時得到嚴重?fù)p壞的形貌圖，并分析一下此調心滾子軸承故障失效的原因。此調心球軸承主要的故障就是軸承裂紋的產生和網狀碳化物的缺陷。

1、調心滾子軸承損壞形貌圖介紹

此調心滾子軸承在運轉過程中導致嚴重?fù)p壞，內圈表面嚴重?zé)齻?，最終導致軸承失效，無法使用。圖1為此軸承的整體外圈，圖2為此軸承內圈碎片及軸套外觀，圖3位此軸承的滾子表面圖，圖4為此軸承的保持架。

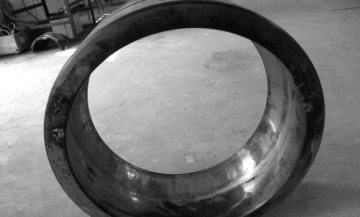

圖1 外圈外觀形貌

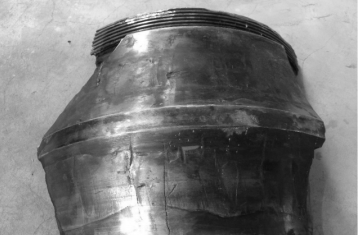

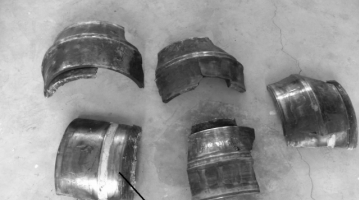

圖2 內圈碎片及軸套外觀形貌

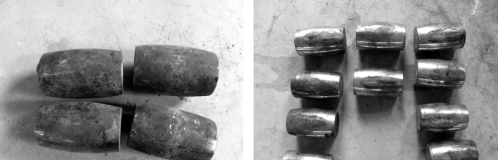

圖3 滾子表面形貌

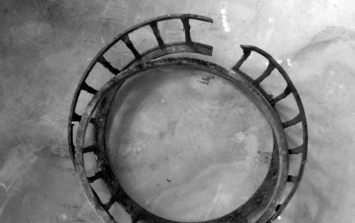

圖4 保持架外觀形貌

一裂紋從外圈端面延伸至滾道表面( 圖 5) ;外圈滾道上運轉軌跡發生偏斜，一側磨痕靠近一端面倒角處，另一側磨痕距另一側端面處約30 mm，滾道表面有燒傷現象，如圖 6 所示。

圖5 外圈裂紋形貌

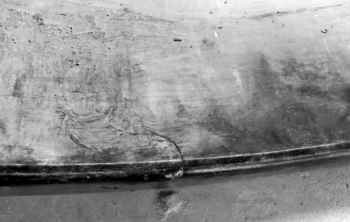

圖6 外圈滾道表面磨痕形貌

4塊內圈碎片的表面損壞特征基本相同，取其中一塊進行檢驗。一裂紋橫穿下滾道( 以圖片上下方向分為上滾道和下滾道) 表面至中間擋邊，在下滾道表面輾壓變形痕跡偏向擋邊；上滾道表面發黑，有燒傷現象和剝落坑，并有間距約58 mm，寬約 17 mm 長短不一的擠壓變形痕跡，如圖 7 所示。

圖7 內圈滾道表面損傷形貌

4粒滾子表面腐蝕較嚴重，剩余滾子表面也有銹跡；滾子工作表面均有擠壓變形痕跡( 圖 3) 。保持架表面腐蝕嚴重，其中一件已斷裂( 圖 4) 。

2、調心滾子軸承裂紋產生原因

通過宏觀和微觀的分析可知，，內圈滾道表面輾壓變形痕跡偏向擋邊；軸承工作表面均被燒傷;套圈表面均產生裂紋，同時內圈和滾子表面均產生塑性變形，尤其是內圈塑性變形區有大量的細小裂紋。上述現象說明該軸承是由于工作表面被燒傷而變質，從而產生裂紋并發生斷裂失效，由此也可以確定軸承的失效模式為熱裂。

機械設備使用在重載、大沖擊載荷、多粉塵等惡劣工況條件下。軸承在工作運轉時發生偏轉，造成內部間隙不足，內部滾動體因運動空間的限制，軸承的自動調心功能受到影響，導致軸承受力不均，一側滾子與滾道產生了擠壓，造成軸承局部受載過大。滾子和滾道之間擠壓摩擦產生大量的摩擦熱，潤滑油無法帶走更多的熱量，致使?jié)L子和內、外圈溫度升高。軸承溫升反過來破壞已形成的潤滑油膜，會出現滾子與套圈的干摩擦，產生的熱量越來越多，巨大熱量無法散出，內、外圈與滾子溫度急劇升高，尤其是內圈滾道近表面層溫度在短時間內超過奧氏體化溫度，使內圈滾道近表面層進行了二次淬火。

軸承運轉過程中溫度的升高使材料的組織和強度發生變化，當應力( 包括因二次淬火產生的熱應力) 超過材料的抗拉強度時，材料便會出現裂紋。在后續的運轉中，裂紋擴展，直至斷裂。

3、調心滾子軸承網狀碳化物缺陷分析

網狀碳化物的存在會削弱金屬基體晶粒間的聯系，使軸承鋼的力學性能降低，尤其是耐沖擊性能降低，而且隨著網狀碳化物嚴重程度增加，沖擊韌性和接觸疲勞強度均會降低。該軸承內圈部分碳化物網狀已呈封閉狀，在一定程度上降低了內圈的抗沖擊性能和接觸疲勞強度。

綜上所述，軸承在運轉中發生偏轉，導致受力不均產生擠壓摩擦并產生大量的摩擦熱，熱量使內、外圈及滾子溫度升高，使材料物理性能發生變化，產生裂紋，這是導致軸承在運轉過程中發生失效的主要原因；另外，內圈碳化物網狀不合格，在一定程度上降低了內圈的力學性能，則是導致內圈失效的潛在因素。

為避免此現象的產生，在安裝時，應將軸承安裝到位，使其處于正確位置并調整徑向游隙，避免游隙過大；另外，還要注意在軸承運轉過程中應使?jié)櫥冀K處于良好狀態等。
